하이퍼랩스 게임기 제작 - 4. 모델링&프린팅 수정 (1)

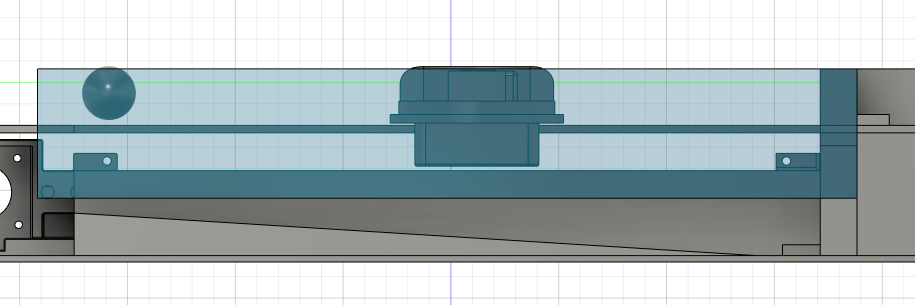

구슬이 안쪽으로 빠져 버릴 수 있는 공간이 생겼습니다. 이 공간은 롤러가 들어가면서 어쩔 수 없이 생기는 구간이니만큼 수정을 해줘야 할 듯 싶습니다.









첫 번째 그림처럼 빠져 버릴 수 있는 공간을 막기 위해 두 번째 사진처럼 킥부분을 조금 많이 뒤로 당겨주는 모델링을 진행했습니다.



또한 원래 영상에서는 공이 떨어지는 부분에 레이저로 감지 가능한 적외선 센서를 사용했지만 저는







이런 식으로 공이 어느 쪽으로 떨어지던 한 쪽으로 무조건 갈 수 있는 경사로 제작을 하여 몰리게 되는 부분에 TCRT5000을 놓을 생각입니다.









옆부분도 정면에서 안보이게끔 조금씩 수정을 가해주면서 조립이 가능하게 나무판과 아크릴, 3D프린터로 나눠서 설계를 진행하고 있습니다.



아직 세밀한 경사부분 조립 방법이나 볼트 너트 위치는 특정되어지지 않았지만 아마 이런 식으로 진행이 될 것 같습니다. 이쯤되면 슬슬 기구적인 설계는 거의 끝나간다고 보아도 될 듯 싶습니다. 리모콘 부분을 제외하면 거의 완성되었습니다.

나무판을 주문하고 싶어질 정도입니다.

현재 필요한 목재는 정확히 600x600 4T 2개와 500x1000 2T 1개입니다.
