reittec polisher - 제작기 (2. 3D프린팅 과정 및 조립)

이번에는 3D 프린팅 과정과 조립 과정을 설명드리겠습니다.

생각보다 많은 부품이 있고, 크기가 상당합니다. 또한 M5 25, M3 20, M3 너트까지 3개의 추가 부품이 필요됩니다.

https://www.thingiverse.com/thing:3666116/makes

reittec polisher by reitter_m

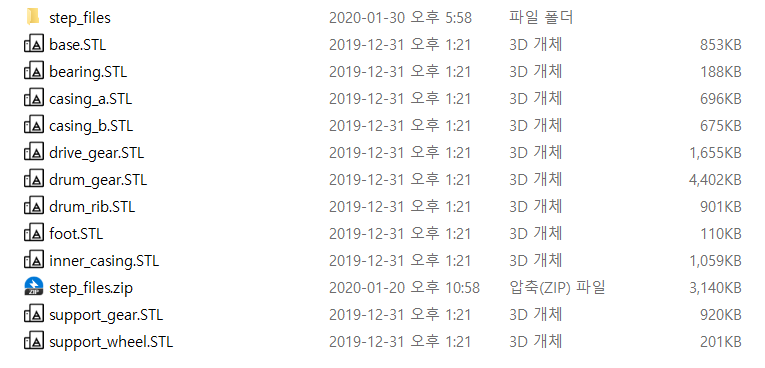

싱기버스에서 다운받고 나면 많은 파일들이 우리를 반겨줍니다..

많다..

파일마다 출력이 필요한 개수가 차이가 있는데, 일단 조립을 완성시킨 사진으로 대강 어디인지 설명을 드리겠습니다.

다시 한번 글로써 정리하면

총 Base 1개, Bearing 8개, casing_a 1개, casing_b 1개, drive_gear 1개, drum_rib 2개, foot 4개, inner_casing 1개, support_gear 2개, support_wheel 2개를 출력하시면 됩니다.

제가 조립하면서 느낀 점 중 하나 'Bearing은 굳이 필요가 없는 것 같다'였습니다.

support_gear, wheel에 양쪽에 달려지는 것이 Bearing인데,

3D 프린터의 출력 오차로 인해 어느 정도 빈 공간이 없어진 상태가 되었기 때문입니다.

하지만 무게가 많이 실렸을 때는 어떻게 될지 모르기 때문에, 더 상황을 지켜봐야겠기에 일단 저도 출력은 해놨습니다.



조립은 매우 간단합니다. casing_a, b를 중심으로 Base와 결합을 시작으로 조립하시면 됩니다.

일단 필요한 부품의 대부분을 출력 완료했으니, 유리병을 구하고 drum_gear를 제작해보면 되겠네요.

다음 제작에선 이것들이 진행되겠네요.
