Ammonomicon 프로젝트 - 1. 재료 파밍, 전선 연결

이번 프로젝트도 상당히 어이없는 시작입니다...

바야흐로 아직 전역하기 2달전,, 저는 기능사 시험때문에 휴가를 나와서 남는 시간동안 3D프린팅 할만한 것들이 대체 무엇이 있을까 굉장히 많은 고민을 했었읍니다..

그러던 중 Thingiverse에 제가 요즘 재밌게 하고 스트리밍을 통해 재밌게 보는 게임은 "Enter the gungeon" 을 검색하기에 이르렀습니다. 그 중에,,,



https://www.thingiverse.com/thing:3269272



Ammonomicon을 발견해버린 것입니다. (a.k.a 총굴백과)

이걸 본 저는 갑자기 뇌에 아이디어가 스쳐지나갑니다.



'혹시,, 이런 아모노미콘에 소리가 나와서 각종 총기를 가져다대면 발사소리나 장전소리가 나면 재밌지 않을까?!???'

흐음,,

라는 괴상한 아이디어가 지나갑니다. 이전 캔 압축기 프로젝트 (https://bker001.tistory.com/101?category=1028849) 때도 DFPlayer를 이용해 음성을 자유롭게 사용가능했으니, 이번에도 비슷한 방식으로 가능할 것이라는 망상이 꽃을 피기 시작합니다.

그렇지만 가장 큰 문제는 각종 총기마다 소리가 다른 것을 어떻게 구분하고 인식하게 할 것이냐는 문제인데, 곰곰히 생각하다가 RFID 모듈을 사용하는 것이 그 방법이라고 생각되어 아주 빠르게 RFID 모듈을 구매하였습니다.



https://techshenzhen.com/goods/goods_view.php?inflow=naverPay&goodsNo=1000001268&NaPm=ct%3Dktfidz80%7Cci%3Dcheckout%7Ctr%3Dppc%7Ctrx%3D%7Chk%3Da24d66a5fe156b48745df0b374a72dc77d82fffc



추가로 세번째 사진처럼 RFID 카드의 구분을 위해 RFID 모듈로 카드 고유 Hex값을 적어놨습니다.

이렇게 하면 훨신 사용이 편하겠죠..? 아닝가? 아무튼

기존의 압축기 프로젝트에서 사용한 아두이노와 RFID 모듈을 합체시킵니다.

일단 대충 연결합니다.



일단 빠른 코딩을 위해 작동할 정도로만 연결하고 나중에 다시 깔끔히 정리하겠습니다.

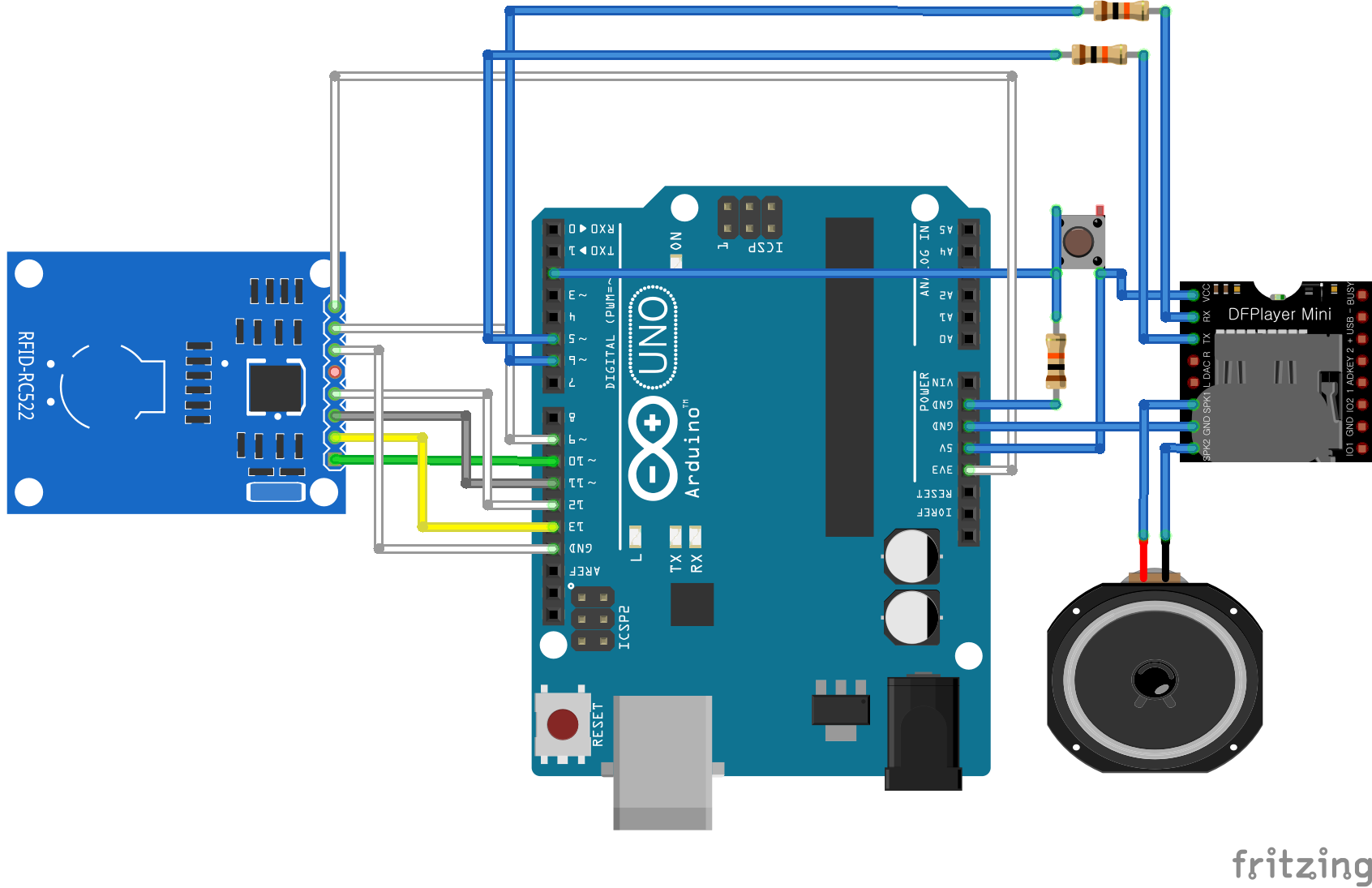

대략적인 연결 상태를 표현해보기는 했습니다,,만,, 그냥 작동만 되는 거라 전선 색이나 그러건 나중에 더 깔끔히 정리,,,하겠죠? 사실 저도 몰?루

몰?

그럼 이제 작동시켜 보기 위해 코딩합니다.....
