저번과 이어서 PCB가 도착했습니다.

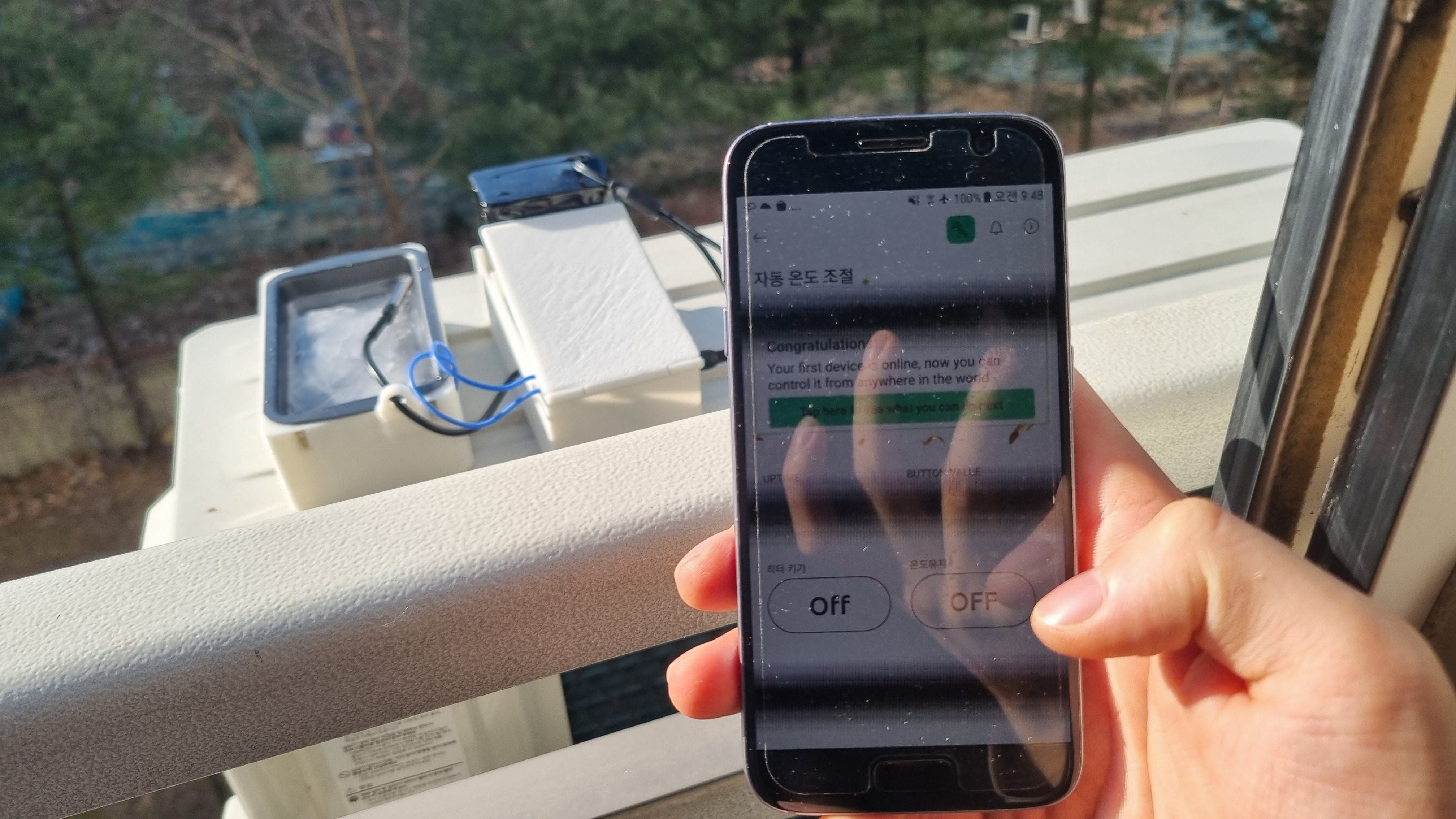

이번에는 PCB에 연결했더니 드디어 아무 문제 없이 잘 작동하기 시작했습니다

\







이렇게 작동은 잘되는데 이제 고민을 해야했습니다.



"이 장치는 어차피 밖에 내놔야하는 장치인데 전원 공급을 어떻게 해야할까"



첫 번째로 지금 위에서 조립한 것처럼 아예 배터리를 박아버려서 5~6시간동안은 충전을 안해도 되는 방법이 있고,









두 번째는 유선 연결을 하는 방법이 있습니다







기존에 구해놨던 24v 어댑터를 활용하면 확실히 안정적인 작동은 가능할 것이지만,,



어댑터는 보통 외부에 따로 꼽을 수 있는 곳이 없기 때문에 결국 내부에서 밖으로 빼서 연결해야합니다. 그런데 겨울철에 문을 열어 놓을 수도 없고, 문을 닫자니 연결된 선때문에 문을 닫을 수도 없게 되어버립니다







초기에는 저 빈 창문 틈을 다른거로 채워넣을 수 있게 재료를 제공해야하나 이 생각도 했습니다.

그런데 어느 정도로 긴 창문일지도 모르고 2중 창문으로 되어 있는 경우도 있어서 이내 포기하게 되었습니다

...



그래서 그냥 어댑터 직접 연결 기능은 아예 밖에서 사용하는 경우에만 사용하는 것으로 정했습니다.

현재 사용하고 있는 배터리가 24v 7000mah이니 꽤 사용이 가능해서 일단 여기서 마무리하고 차후에 더 발전시켜보려고 합니다.





https://www.ebay.com/itm/204588900966

수족관 가열식 Birdbath 새 먹이 히터 겨울 벌새 난방 새 목욕 | eBay







이런식으로 사용이 가능한 장치에 Esp32와 기존 장치들을 추가하는 방향으로...!
