저번에 PCB를 기다리면서 작업을 진행했었는데 PCB와 함께 기존의 큰 변압부품(LM2596)를 대신하여 작은 변압 부품도 기다리고 있었습니다.

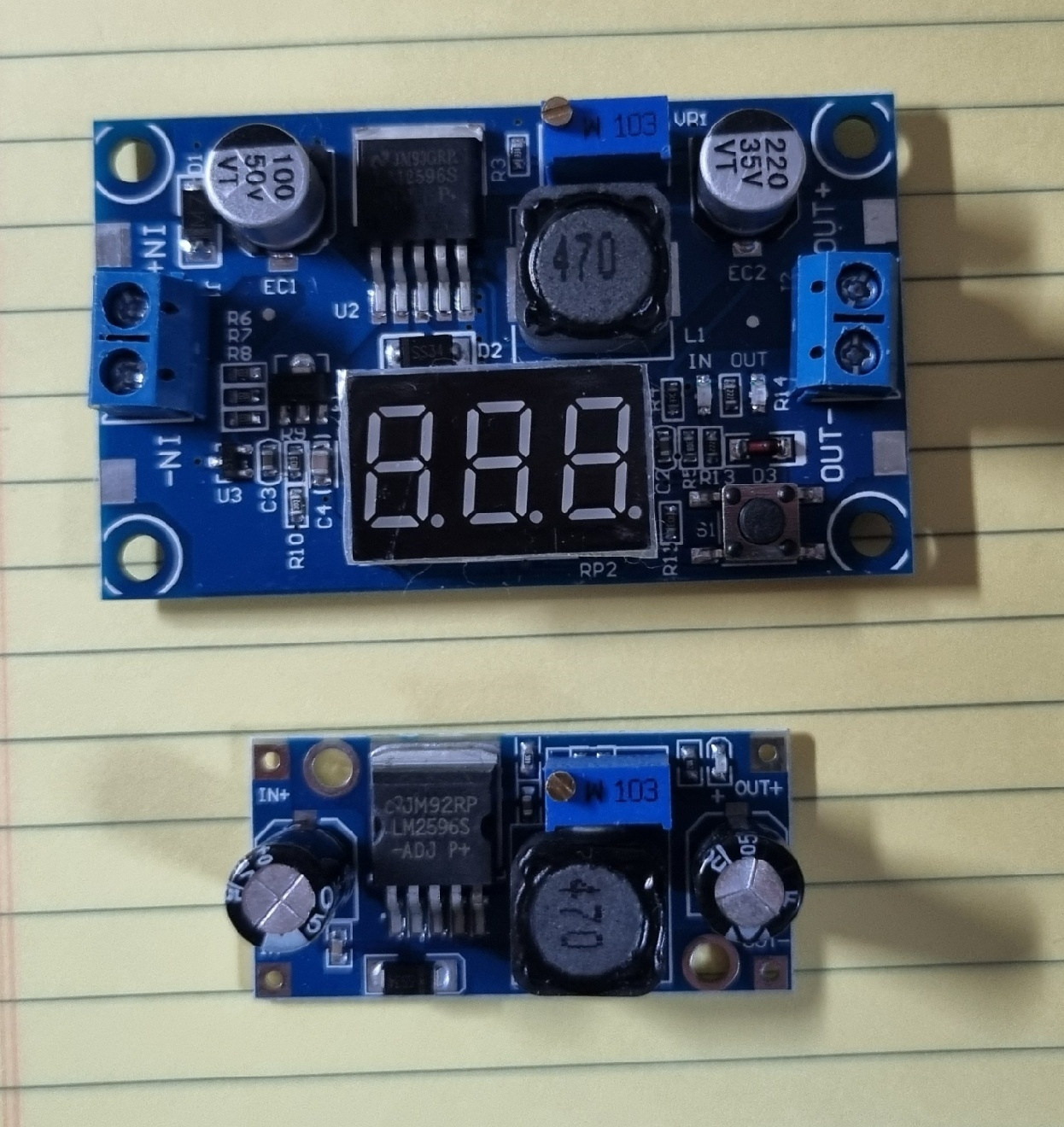

같은 LM2596이라도 차이가 납니다.









크기 차이가 많이 나기도 하고, PCB에 설정되어있는 LM2586 부품은 작은 버젼이라 이게 안오면 결국 전선으로 이어주는 상황이 올 수밖에 없습니다











그래도 PCB도 도착하고 작은 LM2596도 도착해서 하나하나 붙여주며 조립을 해줬습니다











이렇게 잘 나왔는데, 문제가 또 다시 발생했습니다.

Fritzing 브레드보드에서 본 바로는 분명히 위쪽은 전부 VIN, 아래 쪽은 전부 GND로 보였는데











아니 PCB회로에서는 위쪽이 GND로 설정이 되어있는겁니다,, ............

아무튼 이미 PCB가 제작되어버린 이상 어떻게 방법이 없으니 일단 임시방편으로 문제를 해결해봤습니다









... 그냥 이렇게 만들어버렸읍니다

그런데 이렇게 해서 잘 작동이 됩니다,,,



이제 PCB는 다 끝나가고 이제부터는 외부를 꾸며보도록 하겠습니다.

아참 이 주제로 공모전 하나 나가게 되서 아마 해볼 꺼 같습니다!
