겨울철 조류 온수 보급 프로젝트 - 2. 블링크와 연동 / 코딩





https://bker001.tistory.com/412

겨울철 조류 온수 보급 프로젝트 - 1. 개요&블링크





저번과 이어서 진행해보겠습니다.



일단 제가 원하는 구조를 단순하게 짜봤습니다.

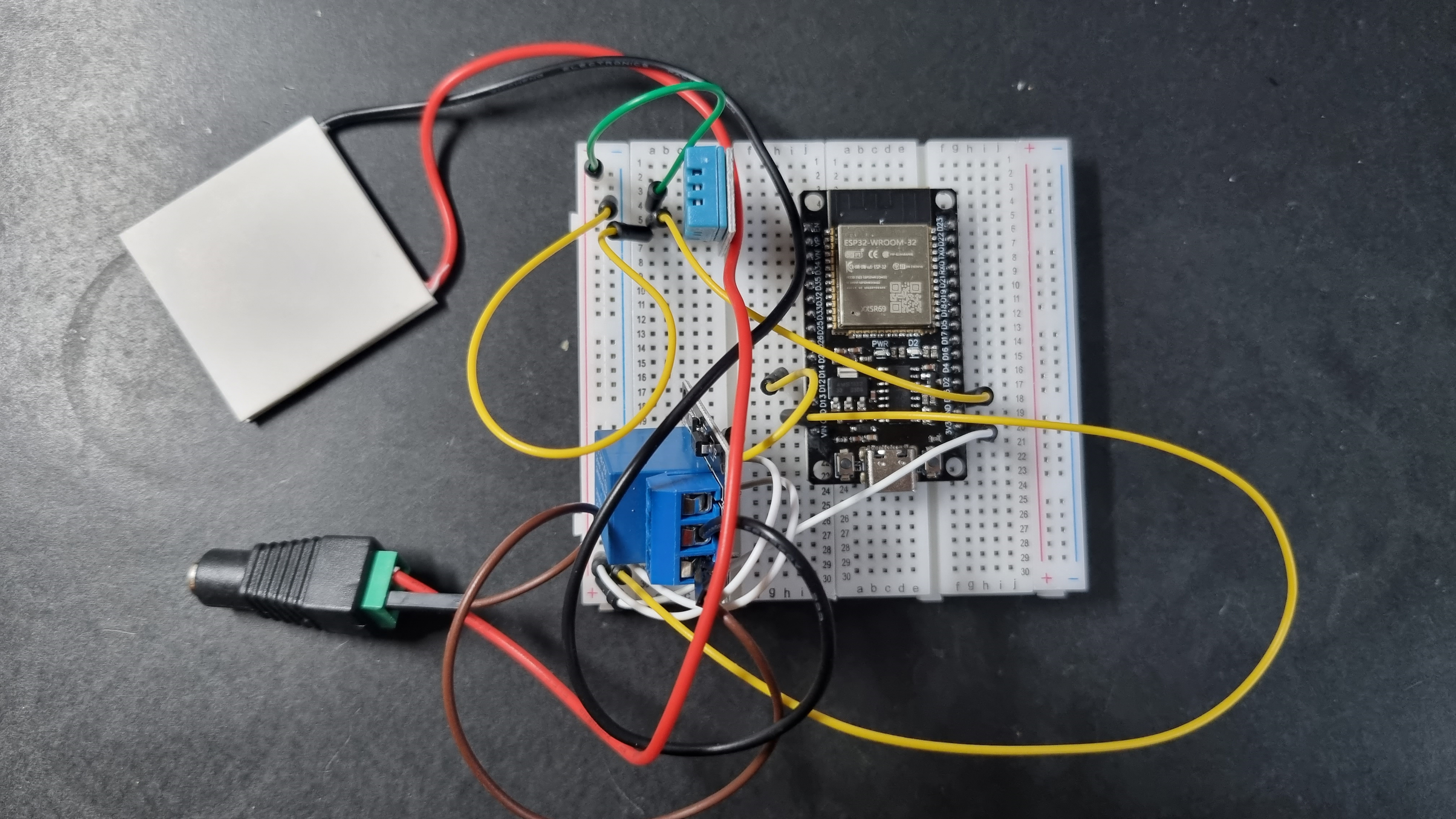

이렇게 짜놨던 회로에 살짝식 수정해줬습니다.

특히 보이는 회로에서 PTC 히터, dht11 센서로 바꾼 다음에 가변 저항와 LCD는 빼줬습니다.













dht 센서로 구성하니 생각보다 온도를 잘 감지했습니다.

그런데 dht센서로 온도를 파악하기 보다 현재의 물온도를 파악하는게 더 중요하다고 생각해서 일단





https://ko.aliexpress.com/item/1005005264798009.html?spm=a2g0o.order_list.order_list_main.10.21ef140fhydBtl&gatewayAdapt=glo2kor





방수가 되는 미세 온도 감지기를 구매했습니다. 이후에 도착하면 바꿔서 코딩하면 될 것 같습니다.



이번에 제일 문제가 있었던 거는 "센서값을 esp32와 Blynk로 전송" 이었습니다.

많은 예시들이 전송을 예시로 하고 있었는데, 이번에는 감지한 값을 보내야해서 찾아봐야 했습니다.



그냥 간단하게

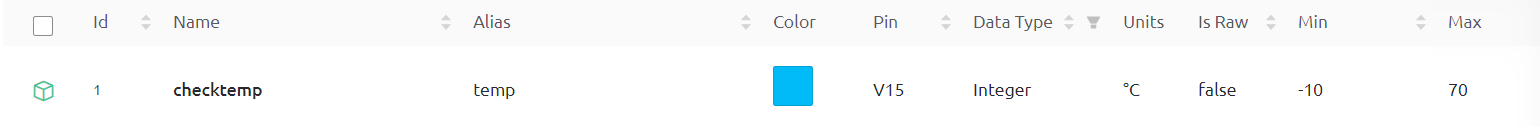

새로 void function으로 값을 만들어주고 float로 지성한 다음 dht 예시에서 값을 그대로 가져올 수 있게 했습니다. 이후에는 blynk에서 integer값으로 수정해서 받아들일 수 있게 수정해줬습니다.

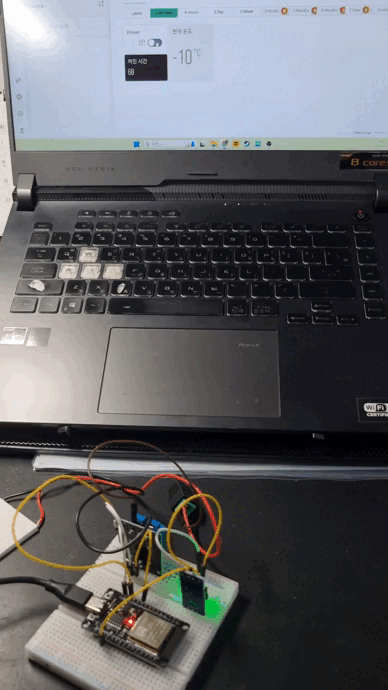

실제 blynk로 스위치를 활성화해줬을때 esp32에서도 연동된 릴레이가 잘 작동하는 걸 볼 수 있었습니다.
